西安正道能源機械設備有限公司 » 泥漿循環系統 http://coolane.cn 泥漿固控設備、泥漿凈化系統及泥漿回收系統制造廠商 Tue, 06 May 2025 10:09:49 +0000 zh-CN hourly 1 http://wordpress.org/?v=3.8.3 鉆井泥漿循環系統 http://coolane.cn/drilling-mud-circulation-system/ http://coolane.cn/drilling-mud-circulation-system/#comments Mon, 19 Jul 2021 03:58:22 +0000 http://coolane.cn/?p=9194 鉆井泥漿循環系統在鉆機中扮演者凈化回收循環泥漿的角色，泥漿循環系統可以調配出適合鉆井用的泥漿，主要通過振動篩等固控設備一級一級分類過濾泥漿中的顆粒部分，讓泥漿性能達到鉆井要求。

鉆井泥漿循環系統是鉆機的重要組成部分，鉆井泥漿循環系統包括：泥漿振動篩 除砂除泥一體機 真除器 鉆井液離心機 攪拌器 泥漿罐 射流混漿 砂泵 電控 液氣分離等組成。

鉆井泥漿循環系統

鉆井泥漿循環系統是針對不同鉆井情況，來設計的，有些鉆井地區嚴寒，比如俄羅斯，需要能夠抵御寒冷的泥漿循環系統；比如中東地區，這里氣溫很高，泥漿循環系統需要耐高溫設計等。比如，針對沙漠地區，泥漿循環系統可設計成防風沙侵蝕；

鉆井泥漿循環系統布局也可根據鉆井場地工況來設計。比如鉆井場地狹小，泥漿循環系統可一字排開；鉆井現場開闊，泥漿循環系統布局可并排+一字布局排開；鉆井現場移動需要，泥漿循環系統可以全部并排實現；

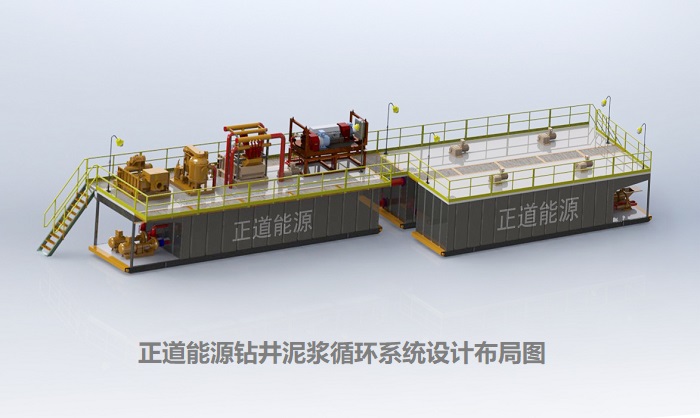

鉆井泥漿循環系統布局

鉆井泥漿循環系統針對不同型號的鉆機，也分為1000HP鉆機泥漿循環系統，適合4千米鉆井深度的鉆機；1500HP鉆機泥漿循環系統，適合5千米鉆井深度的鉆機；2000HP鉆機泥漿循環系統，適合7千米鉆井深度的鉆機；3000HP鉆機泥漿循環系統，適合9千米鉆井深度的鉆機等。

鉆井泥漿循環系統根據鉆井泥漿體系，還可分為：油基泥漿循環系統和水基泥漿循環系統。油基泥漿循環系統主要用到超深井和定向井鉆井。水基泥漿循環系統主要針對淺層鉆井對鉆井泥漿要求不高的鉆井。

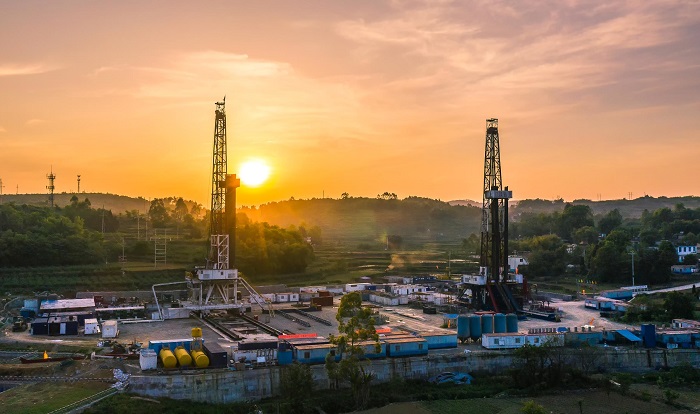

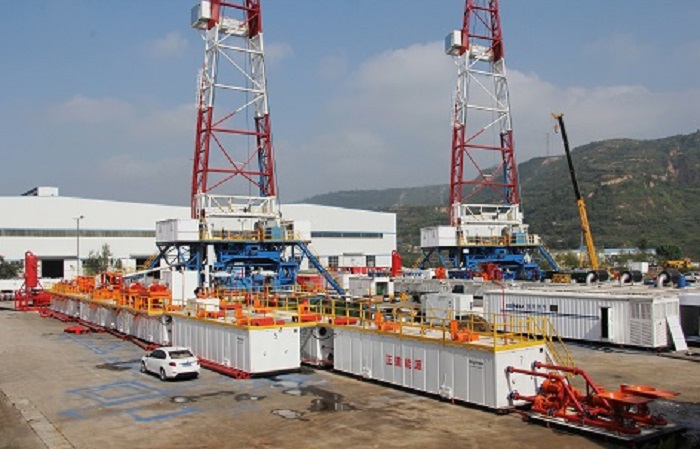

油田鉆井項目

總之，泥漿循環系統的設備組成和布局決定了泥漿循環系統的作用和分類。鉆井泥漿循環系統會隨著鉆井工藝的進步而不斷改進。將來的鉆井泥漿循環系統還會加入更多智能化的元素。

]]> http://coolane.cn/drilling-mud-circulation-system/feed/ 0 2種固控系統比較 http://coolane.cn/2-solid-control-systems/ http://coolane.cn/2-solid-control-systems/#comments Wed, 14 Jul 2021 08:59:13 +0000 http://coolane.cn/?p=9167 2種固控系統比較，指的是撬裝式鉆井固控系統和車載式鉆井固控系統的比較。這2種固控系統的優勢特點不同：撬裝式鉆井固控系統適用于多種井深、各類鉆井液的需求標準，每個單獨的系統設備，可以獨立工作，也可以聯合工作。車載式鉆井固控系統是具備常規鉆井液循環罐的所有功能,結構緊湊,設計新穎,可以在牽引車的牽引下直接將鉆井液罐拖往新的井位,實現鉆井液固控系統快速搬運,定位的功能。

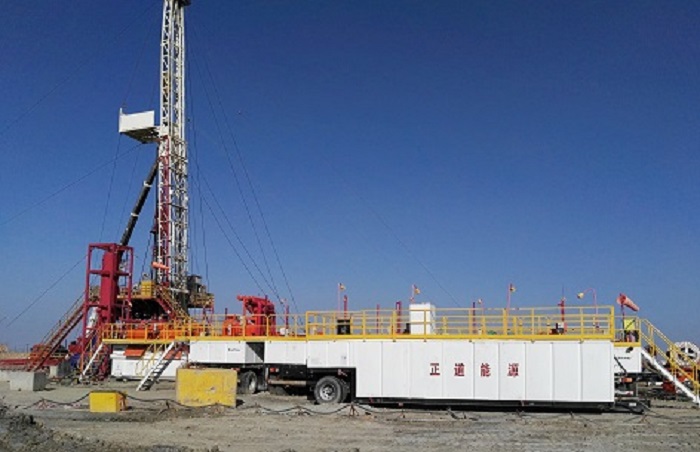

車載固控系統

正道能源撬裝式鉆井固控系統的優勢：
正道能源撬裝式鉆井固控系統的設備組成簡單，減少了不必要的設備，減輕了投入成本，具體主要設備包括：振動篩、真空除器氣、除砂除泥器、離心機、泥漿罐等設備。這些設備集成于一個整體底座，方便安裝移動，占地面積小等優勢。

正道能源車載式鉆井固控系統的優勢：
車載式鉆井固控系統主要是針對修井機配套的設備系統，其優勢在于移動方便，和修井機可以同時服務于多個鉆井工程，可隨時隨地進行泥漿凈化工作；具有一體化設計，安全可靠，緊湊合理，占地面積較小，便捷方便，使用性高等優勢特點。

撬裝式固控系統

正道能源生產的撬裝式鉆井固控系統和車載式鉆井固控系統，可以配套應用于石油鉆機，修井機，天然氣鉆機等等。更多鉆井固控系統，請訪問：http://coolane.cn/portfolio-tag/gukongxitong/



]]> http://coolane.cn/2-solid-control-systems/feed/ 0 一套350GPM非開挖泥漿循環系統發往印度 http://coolane.cn/shipment-of-350gpm-mud-recover-system/ http://coolane.cn/shipment-of-350gpm-mud-recover-system/#comments Sat, 13 Aug 2016 10:09:13 +0000 http://coolane.cn/?p=5129 8月12日下午，正道能源一套 350GPM HDD非開挖泥漿循環系統在車間完成吊裝發往上海港，將在接下來一個月裝船運往印度。該套非開挖泥漿循環系統是由一套雙層底篩泥漿一體機，混漿裝置，砂泵及儲漿罐組成。將配套弗米爾平臺品牌——D130巖石鉆孔，具有設計緊湊,三段處理方式，有效保證了處理效果。

350GPM非開挖泥漿循環系統發往印度

在此之前，客戶曾前來正道能源參觀考察，在產品方案交談過程中，了解到客戶的業務主要集中在電力傳輸和分配,石油天然氣管道…對設備處理要求較高。針對客戶特殊需求，正道能源為客戶設計的350GPM泥漿循環系統采用了雙層底篩三合一體式清潔器。

正道能源350GPM非開挖泥漿循環系統

正道能源350GPM非開挖泥漿循環系統

在非開挖泥漿循環系統生成領域，正道能源可以根據客戶實際情況和需求，設計產品方案，降低成本，提升效率。經過多年產品的設計應用經驗，到目前，正道能源可以為不同型號水平非開挖鉆機設計生產配套250GPM 350GPM 500GPM 1500GPM 等不同處理量的泥漿循環回收系統。歡迎廣大新老客戶前來正道能源工廠參觀洽談合作。

咨詢電話：400-029-1985

更多的HDD非開挖泥漿循環回收系統產品和案例：http://coolane.cn/portfolio-item/hdd-underground-system/

]]> http://coolane.cn/shipment-of-350gpm-mud-recover-system/feed/ 0 定向穿越施工中泥漿如何循環 http://coolane.cn/dingxiang-nijiang/ http://coolane.cn/dingxiang-nijiang/#comments Tue, 02 Dec 2014 06:20:51 +0000 http://coolane.cn/?p=2311 泥漿是定向穿越施工中的“血液”，是決定定向穿越施工成敗的重要因素之一，那么在定向穿越施工中泥漿是如何循環的呢?

定向穿越鉆井過程泥漿循環示意圖

　　定向穿越鉆井過程泥漿循環示意圖

　　首先，將水源的水通過潛水泵送到配漿罐，配漿罐頂部安裝有攪拌器，下部由管道連接，保證泥漿能夠均勻混合。

配漿罐頂部的臥式泥漿攪拌器

配漿罐頂部的臥式泥漿攪拌器

　　再由射流泵將各種泥漿添加劑泵送至水化罐，添加劑在水化罐充分水化后，再泵送到儲漿罐。

鉆井固控系統中射流泵以及混漿漏斗

鉆井固控系統中射流泵以及混漿漏斗

最后，將攪拌均勻的泥漿泵送到鉆機系統。

在鉆井過程中，泥漿返回到泥漿回收池，在泥漿回收池做初步沉淀，顆粒較大的固相被分離出來。然后再由供漿泵將回收泥漿泵送至鉆井液振動篩。

定向穿越鉆井振動篩
定向穿越中常用的鉆井振動篩

經過鉆井液振動篩篩分后，大部分固相顆粒會被分離出來。再經過除砂、除泥器，將細小的砂粒和泥分離出來。

固控系統中鉆井液除泥器

固控系統中鉆井液除泥器

　　此時的泥漿已經基本可以達到配漿要求，再根據實際情況將回收的泥漿泵送到儲蓄罐或配漿罐。

]]> http://coolane.cn/dingxiang-nijiang/feed/ 0 400GPM非開挖泥漿循環回收系統的國外使用現場 http://coolane.cn/hdd400gpm/ http://coolane.cn/hdd400gpm/#comments Fri, 13 Jun 2014 01:32:33 +0000 http://coolane.cn/?p=1364 2014年6月12日，在幾內亞共和國施工的HDD非開挖客戶發回來了我們公司生產的400GPM非開挖泥漿循環回收系統的現場圖片，向我們公司匯報了他們在現場使用我們產品一年的情況。對我們的產品表示認可。并決定繼續跟我們公司合作，再訂2套HDD400GPM的非開挖回收循環系統。

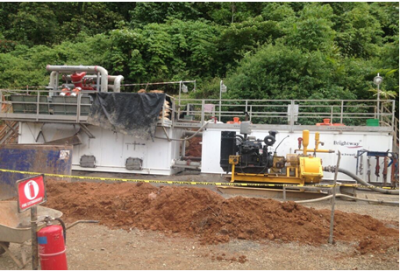

HDD泥漿循環回收系統國外非開挖現場一

HDD泥漿循環回收系統國外非開挖現場一

這套泥漿循環回收系統是去年應國外客戶的要求，要求設備所有噴漆部分，泥漿管匯、走道、護攔、混漿漏斗全部鍍鋅。于4月份開始生產，5月中旬出廠，6月份抵達非開挖鉆井現場。

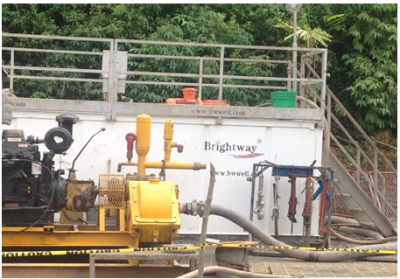

HDD泥漿循環回收系統非開挖現場二

HDD泥漿循環回收系統非開挖現場二

該套系統主要有1臺BWZS85-2P鉆井液振動篩、1臺BWZJ85-1S8N泥漿清潔器組成、2臺BWSB5×4-13J砂泵、1臺BWSLH150-35射流混漿裝置、2臺BWJBQ7.5泥漿攪拌器以及2具泥漿罐、泥漿管匯等附件和電控、照明系統組成的非開挖泥漿循環回收系統。



HDD泥漿循環回收系統公司車間現場

HDD泥漿循環回收系統公司車間現場

我公司嚴格按照國際標準要求進行研發、生產，對焊接、噴涂或鍍鋅工藝進行嚴格的要求，有效的增加了產品的美觀性，增強了產品的使用壽命。加上合理的價格和及時的服務，贏得了客戶的認可。

誠摯歡迎國內客戶光臨我們公司考察指導工作，洽談業務。服務熱線：400-029-1985

本文地址:http://coolane.cn/hdd400gpm/

]]> http://coolane.cn/hdd400gpm/feed/ 0 泥漿回收循環系統幾大管路 http://coolane.cn/xunhuna/ http://coolane.cn/xunhuna/#comments Thu, 12 Jun 2014 01:13:02 +0000 http://coolane.cn/?p=1355 在

鉆井作業過程中，泥漿回收循環系統可以根據不同的管路來完成鉆井液的配制和輸送。其管路分為以下幾種

123

1）返出管路：是將從井口返回的泥漿鉆井液輸送到固控罐區通過進化設備鉆井液振動篩進行處理。

2）泥漿泵吸入管路：同泥漿回收循環系統吸入罐相連，罐內鉆井液經吸入管路進入泥漿泵。

3）混合泵吸入及排除管路：各泥漿倉內的鉆井液被混合泵吸入，與混合漏斗相連通，經過混合漏斗配制后，輸送到不同的泥漿倉中。混漿泵可以分別吸入不同的泥漿并輸送到不同的泥漿罐中，以保證不同工況鉆井的需要。

124
4）清水管路：清水管路是由泥漿循環系統泥漿罐的頂部的方管組成，從水罐輸送到泥漿罐區進入清水管路，以調配鉆井液和清潔處理設備。

5）泥漿槽：布置于泥漿罐上部，可以通過槽內的插板門來控制經各級凈化后的泥漿進入或不進入任何一個泥漿倉。泥漿槽主要分布在沉砂罐、循環罐。

6）補給管路：起鉆時，補給泵將計量罐內的鉆井液補充關注井內來平衡地層壓力。

125
7）罐底清砂管排路：位于泥漿罐的外側底部，用于集中排放泥漿罐底部沉積的沉淀物。這個主要針對海上平臺鉆井和不便于泥漿沉淀物排放的地方。

以上是西安正道能源機械設備有限公司在研發、生產泥漿回收循環系統過程中對泥漿管匯分布的描述。

本文網址：http://coolane.cn/xunhuna/

咨詢熱線：400-029-1985

]]> http://coolane.cn/xunhuna/feed/ 0 鉆井液在泥漿循環過程中有那幾個過程？ http://coolane.cn/zjyds/ http://coolane.cn/zjyds/#comments Wed, 11 Jun 2014 01:21:35 +0000 http://coolane.cn/?p=1349 通常情況下，鉆井液在泥漿循環過程中要經過以下幾個固控設備的凈化處理過程：

1、泥漿凈化過程

c06

BWZS85-2P鉆井液振動篩

在鉆井作業之前，通過射流混漿裝置配置泥漿，將配置好的鉆井液在泥漿泵的高壓作用下進入井底，并攜帶鉆井巖屑返回地面，通過泥漿返回管匯進入鉆井液振動篩，在振動篩的作用下，通過40-60目篩網將76um的固相顆粒分離出來，進入泥漿池。通過篩網過濾的泥漿進入泥漿罐。

2、二級泥漿凈化過程

g11

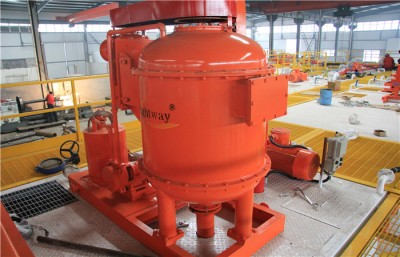

BWZCQ真空除氣器

當鉆井液里面有氣侵時，可通過真空除氣器在真空泵的作用下將鉆井液的氣體清除，從而恢復鉆井液的密度，穩定鉆井液的粘度。

3、三級泥漿凈化過程

c05

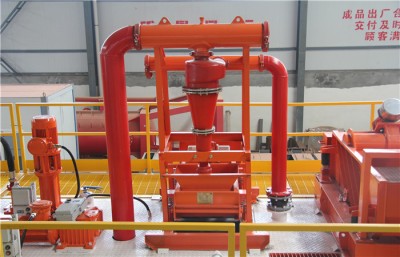

BWCSQ250×2S除砂器

經過二級凈化后的鉆井液，在除砂器供漿泵的壓力作用下，進入除砂器，通過除砂旋流器的高壓旋流，有效泥漿進入除砂器倉，47-76um的固相顆粒從除砂旋流器滴流嘴流出，經過除砂器底流篩的篩分處理，固相顆粒流入泥漿池，過濾后的泥漿流入除砂器倉。

4、四級泥漿凈化過程

g12

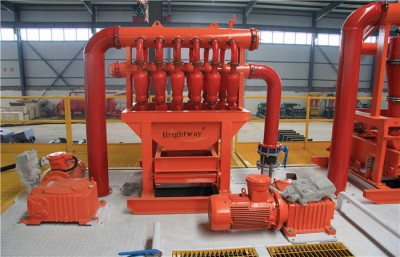

BWCNQ100×12N除泥器

經過三級凈化后的鉆井液，在除泥器供漿泵的壓力作用下，進入除泥器，通過除泥旋流器的高壓旋流，有效泥漿進入除泥器倉，15-47um的固相顆粒從除泥旋流器滴流嘴流出，經過除泥器底流篩的篩分處理，固相顆粒流入泥漿池，過濾后的泥漿流入除泥器倉。

5、五級泥漿凈化過程

c02

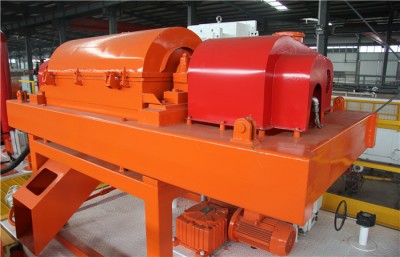

BWLWF450×1250N鉆井液離心機

通過四級凈化后的鉆井液，在離心機供漿泵的作用下進入鉆井液離心機，在離心機的高速運轉的的作用下，形成離心力，將5-15um固相顆粒通過排渣口排除，小于5-15um的鉆井液流入離心機倉繼續循環利用。

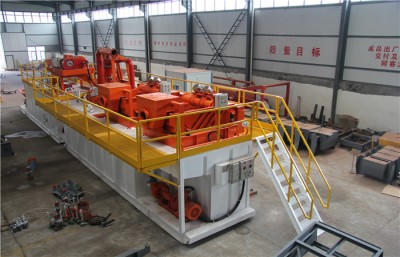

c07

煤層氣泥漿固控系統

通常情況下，五級凈化是同時進行的，如果只進行其中一項或幾項凈化，鉆井液鉆井作業要求時，也可以進行這一項或幾項泥漿凈化。鉆井液進化完成后，即可進行下一步的鉆井液循環過程。
